发光字时控开关控制器怎么接线?

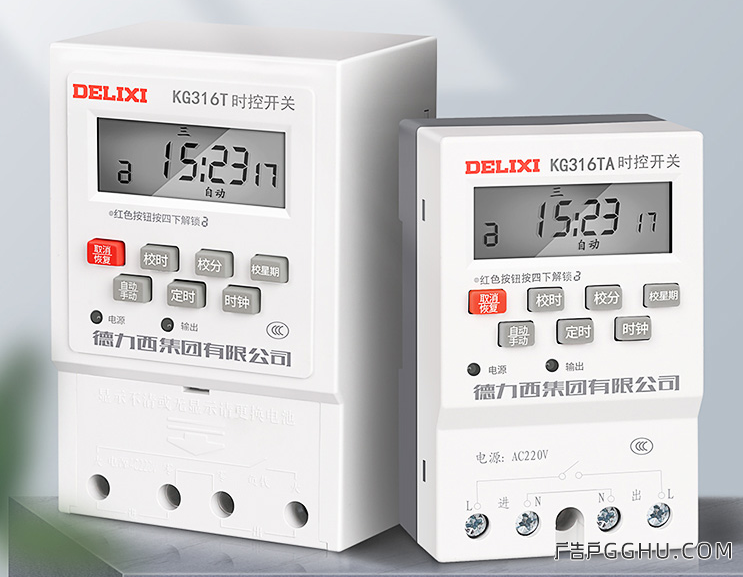

时控开关，俗称发光字控制器或者定时器，发光字接电方法之前已经说过了，今天来教大家发光字怎么安装时控开关。
时控开关其实安装起来也比较简单，我们可以这样理解，没有控制器的时候，发光字电源是直接接到220v家用电的，加了控制器，就是发光字电源接到控制器，控制器再接到220v家用电，这样是不是就能理解了。
时控开关就是起到定时断流的作用，设置好时间定时开启和定时断流，断流以后发光字就不亮了。

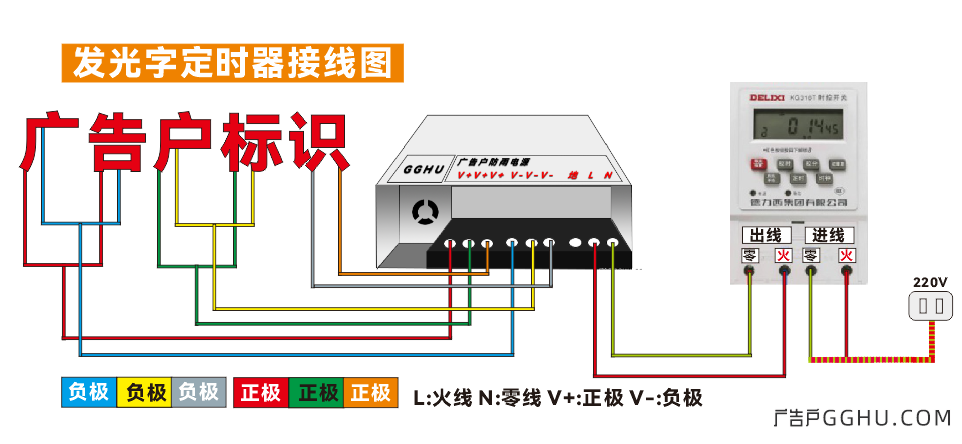

上图就是发光字连接定时器的接线图，定时器有个进线LN和出现LN，进线LN就是连接220v家用电的，出现LN就是连接发光字变压器的。L是火线,N是零线。然后发光字变压器上的v+v-就是接发光字的正负极。定时器的设置一般厂家都有教程，可以直接咨询厂家或者网上搜索一下看看有没有对应型号的设置教程。
