武藤Spitfire 90错误代码

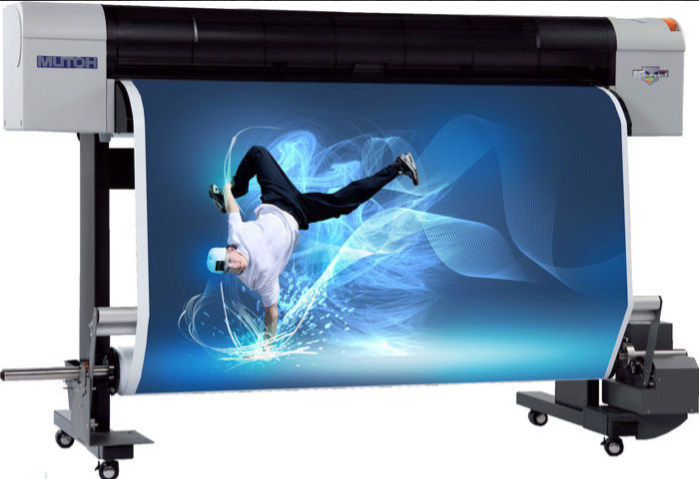

– 打印机型号：Mutoh Spitfire 90
– Mutoh Spitfire 90 错误代码列表和描述错误：
代码： E001
显示： E001 错误 DRAM
说明：标准 DRAM 错误：安装在主板组件上的标准内存出现异常情况
故障排除指南： (1) 主板组件可能有缺陷。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E002
显示： E002 错误 选项。动态随机存取存储器
说明： Option DRAM error : 主板组件上安装的可选内存出现异常情况
故障排除指南： (1) 如果扩展内存的插槽 (J103) 中有异物，可能会导致错误。• 使用除尘器等工具清除灰尘，然后重新安装内存。(2) 安装已知良好的可选内存(容量必须与用户单位相同)，然后通过自诊断功能的“Test:Ram Capacity”检查所配备的内存容量。• 更换内存。(3) 主板组件可能有缺陷。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E016-00
显示： E016 错误 CPU Err [00]
说明：中断异常错误：中断过程发生故障
故障排除指南： (1) 检查交流电源和打印机外围设备(2) 检查错误是否再次出现。如果没有，请通过多次启动产品来检查。(3) 主板总成可能有问题。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E016-02
显示： E 016 error CPU Err [02]
说明：命令边界异常错误：命令边界出现问题。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-03
显示： E 016 error CPU Err [03]
说明：数据边界异常错误：数据边界出现故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-03
显示： E 016 error CPU Err [03]
说明：禁用协处理器异常错误：协处理器出现故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-04
显示： E 016 error CPU Err [04]
说明：地址异常错误(加载或获取命令)：加载或获取命令时发生地址错误。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-05
显示： E 016 error CPU Err [05]
说明：地址异常错误(存储)：保存时发生地址错误。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-06
显示： E 016 error CPU Err [06]
描述：地址异常错误(命令获取)：加载或存储命令时发生地址错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-07
显示： E 016 error CPU Err [07]
说明：总线异常错误(加载和存储)：加载和存储命令时发生总线错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-08
显示： E 016 error CPU Err [08]
描述：系统调用异常错误：发生系统调用故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-09
显示： E 016 error CPU Err [09]
说明：断点异常错误：断点发生故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-10
显示： E 016 error CPU Err [10]
说明：预留命令异常错误：预留命令出现故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-12
显示： E 016 error CPU Err [12]
说明：计算溢出异常错误：发生溢出。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-13
显示： E 016 error CPU Err [13]
说明：陷阱异常错误：发生陷阱
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-15
显示： E 016 error CPU Err [15]
说明：浮点异常错误：浮点出现故障
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-22
显示： E 016 error CPU Err [22]
说明：手表异常错误：手表出现故障。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-32
显示： E 016 error CPU Err [32]
说明：看门狗超时异常错误：发生看门狗超时。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E016-33
显示： E 016 error CPU Err [33]
描述：中止错误：发生中止
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。. 为应用程序尝试不同的驱动器。更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
错误的命令代码可以用括号 [ ] 表示。有关计算机上的设置，请参阅计算机的操作手册。
代码： E065
显示： E065错误PF电机
说明： PF 电机(X 轴)在运行过程中出现故障。电机推荐值与编码器反馈明显不同时显示。
故障排除指南：(1) 从 gTest 检查错误历史：自诊断功能的历史 h。→ 历史菜单 (2) 从 gLife: PF motor g 自诊断功能中将耐力运行周期设置为 50 或更多，并检查是否发出 X 轴电机错误。. 检查主板组件中以下连接器的连接： → PF 电机电缆组件连接器 J157 → PF_ENC 组件连接器 J154 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) 在gTest:Encoder h 的自诊断功能下检查gEncoder:PF h。→ 编码器菜单 (4) PF 电机组件可能已损坏。(5) 主板组件可能损坏。. 更换 PF 电机组件。更换主板总成→更换PF电机总成→更换主板总成、HDD_Extension板总成、
代码： E066
显示： E066 CR 电机错误
说明： CF 电机(Y 轴)在运行过程中出现故障。电机指令值与编码器反馈显着不同时显示。
故障排除指南：(1) 通过 gTest 查看故障历史：记录自诊断功能的 h → 历史菜单 (2) 在电源关闭的情况下，左右移动小车以检查是否卡住。→ 请参阅错误 E072 • 清洁并润滑 CR 导轨的滚轮。→ 润滑/粘合 (3) 通过自诊断功能的 gLife:CR Motor h 将耐久性周期设置为 50 以上，检查是否发生 gCR Motor Error h。• 检查以下连接器的连接。主板组件 • CR 电机组件连接器：J158 • CR 胶带电源线连接器：J137 • J152 CR 板组件 • CR 胶带电源线连接器：J201 • J216 • CR_ENC 组件连接器：J233 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 Tfence 是否有污染、流动和弯曲。• 如果被油脂和灰尘污染，请用干布擦拭。• 如果被墨水污染，请先用微湿的布擦拭，然后再用干布擦拭。• 如果污染严重，更换T 型栅栏。a) 如果异常：检查以下位置的电缆连接 • CR 板组件连接器 J233 b) 更换以下零件 • T 挡板 • CR 电机组件 • CR BASE 板组件 • CR 胶带电源线 → 更换 T 挡板 (5)通过自诊断功能的 gTest/Encoder h 检查 gEncoder fs h。• 更换主板组件 确保主板组件连接器J155 / J156 的连接良好，并通过自诊断功能的gTest/Sensor h 检查盖板传感器的操作。→ 更换 CR 电机组件。→ 更换 CR 板总成 → 更换钢托、管导、CR胶带电源线和墨管。(6) 主板总成可能有问题。→ 如果主板组件连接器 J155/COVER-R 或 J156/COVER-L 未连接，则会出现错误 E068。• 更换主板组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E067
显示： E067 错误进纸编码器
描述：运行过程中走纸(x 轴)出现故障。当编码器没有反馈时显示。
故障排除指南：(1) 从 gTest 检查错误历史：自诊断功能的历史 h。→ 历史菜单 (2) 从 gLife: PF motor g 自诊断功能中将耐力运行周期设置为 50 或更多，并检查是否发出 X 轴电机错误。. 检查主板组件中以下连接器的连接： → PF 电机电缆组件连接器 J157 → PF_ENC 组件连接器 J154 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) 在gTest:Encoder h 的自诊断功能下检查gEncoder:PF h。→ 编码器菜单 (4) PF 电机组件可能已损坏。(5) 主板组件可能损坏。. 更换 PF 电机组件。更换主板总成→更换PF电机总成→更换主板总成、HDD_Extension板总成、
代码： E068
显示： E068 错误 CR 编码器
说明：运行过程中头部行程(Y轴)出现故障。当编码器没有反馈时显示。
故障排除指南：(1) 通过 gTest 查看故障历史：记录自诊断功能的 h → 历史菜单 (2) 在电源关闭的情况下，左右移动小车以检查是否卡住。→ 请参阅错误 E072 • 清洁并润滑 CR 导轨的滚轮。→ 润滑/粘合 (3) 通过自诊断功能的 gLife:CR Motor h 将耐久性周期设置为 50 以上，检查是否发生 gCR Motor Error h。• 检查以下连接器的连接。主板组件 • CR 电机组件连接器：J158 • CR 胶带电源线连接器：J137 • J152 CR 板组件 • CR 胶带电源线连接器：J201 • J216 • CR_ENC 组件连接器：J233 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 Tfence 是否有污染、流动和弯曲。• 如果被油脂和灰尘污染，请用干布擦拭。• 如果被墨水污染，请先用微湿的布擦拭，然后再用干布擦拭。• 如果污染严重，更换T 型栅栏。a) 如果异常：检查以下位置的电缆连接 • CR 板组件连接器 J233 b) 更换以下零件 • T 挡板 • CR 电机组件 • CR BASE 板组件 • CR 胶带电源线 → 更换 T 挡板 (5)通过自诊断功能的 gTest/Encoder h 检查 gEncoder fs h。• 更换主板组件 确保主板组件连接器J155 / J156 的连接良好，并通过自诊断功能的gTest/Sensor h 检查盖板传感器的操作。→ 更换 CR 电机组件。→ 更换 CR 板总成 → 更换钢托、管导、CR胶带电源线和墨管。(6) 主板总成可能有问题。→ 如果主板组件连接器 J155/COVER-R 或 J156/COVER-L 未连接，则会出现错误 E068。• 更换主板组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E069
显示： E069 错误进纸超时
说明：操作期间纸张移动(X 轴)发生超时。压辊未到达指令位置时显示。
故障排除指南：(1) 从 gTest 检查错误历史：自诊断功能的历史 h。→ 历史菜单 (2) 从 gLife: PF motor g 自诊断功能中将耐力运行周期设置为 50 或更多，并检查是否发出 X 轴电机错误。. 检查主板组件中以下连接器的连接： → PF 电机电缆组件连接器 J157 → PF_ENC 组件连接器 J154 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) 在gTest:Encoder h 的自诊断功能下检查gEncoder:PF h。→ 编码器菜单 (4) PF 电机组件可能已损坏。(5) 主板组件可能损坏。. 更换 PF 电机组件。更换主板总成→更换PF电机总成→更换主板总成、HDD_Extension板总成、
- Mutoh Spitfire 90 错误代码和解决方法步骤：
代码： E070
显示： E070 Error CR Timeout Err
说明：运行期间磁头行程(Y 轴)发生超时。当滑架未到达指定位置时显示。
故障排除指南：(1) 通过 gTest 查看故障历史：记录自诊断功能的 h → 历史菜单 (2) 在电源关闭的情况下，左右移动小车以检查是否卡住。→ 请参阅错误 E072 • 清洁并润滑 CR 导轨的滚轮。→ 润滑/粘合 (3) 通过自诊断功能的 gLife:CR Motor h 将耐久性周期设置为 50 以上，检查是否发生 gCR Motor Error h。• 检查以下连接器的连接。主板组件 • CR 电机组件连接器：J158 • CR 胶带电源线连接器：J137 • J152 CR 板组件 • CR 胶带电源线连接器：J201 • J216 • CR_ENC 组件连接器：J233 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 Tfence 是否有污染、流动和弯曲。• 如果被油脂和灰尘污染，请用干布擦拭。• 如果被墨水污染，请先用微湿的布擦拭，然后再用干布擦拭。• 如果污染严重，更换T 型栅栏。a) 如果异常：检查以下位置的电缆连接 • CR 板组件连接器 J233 b) 更换以下零件 • T 挡板 • CR 电机组件 • CR BASE 板组件 • CR 胶带电源线 → 更换 T 挡板 (5)通过自诊断功能的 gTest/Encoder h 检查 gEncoder fs h。• 更换主板组件 确保主板组件连接器J155 / J156 的连接良好，并通过自诊断功能的gTest/Sensor h 检查盖板传感器的操作。→ 更换 CR 电机组件。→ 更换 CR 板总成 → 更换钢托、管导、CR胶带电源线和墨管。(6) 主板总成可能有问题。→ 如果主板组件连接器 J155/COVER-R 或 J156/COVER-L 未连接，则会出现错误 E068。• 更换主板组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E071
显示： E071 错误 PF 过电流
说明： PF 电机(X 轴)在运行过程中发生过载。
故障排除指南：(1) 从 gTest 检查错误历史：自诊断功能的历史 h。→ 历史菜单 (2) 从 gLife: PF motor g 自诊断功能中将耐力运行周期设置为 50 或更多，并检查是否发出 X 轴电机错误。. 检查主板组件中以下连接器的连接： → PF 电机电缆组件连接器 J157 → PF_ENC 组件连接器 J154 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) 在gTest:Encoder h 的自诊断功能下检查gEncoder:PF h。→ 编码器菜单 (4) PF 电机组件可能已损坏。(5) 主板组件可能损坏。. 更换 PF 电机组件。更换主板总成→更换PF电机总成→更换主板总成、HDD_Extension板总成、
代码： E072
显示： E072 Error CR Over Current
说明： CR 电机(Y 轴)在运行过程中发生过载。
故障排除指南：(1) 通过 gTest 查看故障历史：记录自诊断功能的 h → 历史菜单 (2) 在电源关闭的情况下，左右移动小车以检查是否卡住。→ 请参阅错误 E072 • 清洁并润滑 CR 导轨的滚轮。→ 润滑/粘合 (3) 通过自诊断功能的 gLife:CR Motor h 将耐久性周期设置为 50 以上，检查是否发生 gCR Motor Error h。• 检查以下连接器的连接。主板组件 • CR 电机组件连接器：J158 • CR 胶带电源线连接器：J137 • J152 CR 板组件 • CR 胶带电源线连接器：J201 • J216 • CR_ENC 组件连接器：J233 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 Tfence 是否有污染、流动和弯曲。• 如果被油脂和灰尘污染，请用干布擦拭。• 如果被墨水污染，请先用微湿的布擦拭，然后再用干布擦拭。• 如果污染严重，更换T 型栅栏。a) 如果异常：检查以下位置的电缆连接 • CR 板组件连接器 J233 b) 更换以下零件 • T 挡板 • CR 电机组件 • CR BASE 板组件 • CR 胶带电源线 → 更换 T 挡板 (5)通过自诊断功能的 gTest/Encoder h 检查 gEncoder fs h。• 更换主板组件 确保主板组件连接器J155 / J156 的连接良好，并通过自诊断功能的gTest/Sensor h 检查盖板传感器的操作。→ 更换 CR 电机组件。→ 更换 CR 板总成 → 更换钢托、管导、CR胶带电源线和墨管。(6) 主板总成可能有问题。→ 如果主板组件连接器 J155/COVER-R 或 J156/COVER-L 未连接，则会出现错误 E068。• 更换主板组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。• 确保主板组件连接器J155 / J156 的连接良好，并通过gTest：自诊断功能的传感器h 检查盖板传感器的运行情况。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E073
显示： E073 Error CR Origin
说明：无法检测到 CR_HP。
故障排除指南： (1) 通过 gTest：自诊断功能的传感器 h 检查 CR 原位检测的传输光电传感器。• 检查用于CR 原点检测的传输光电传感器的连接。→ Sensor Menu (2) 用于 CR 原点检测的传输光电传感器可能已损坏。• 更换用于CR 原点检测的透射光电传感器。→ 更换透射光传感器。9 E 073 错误 CR 原点 CR_HP 无法检测。(3) 主板总成可能有问题。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E074
显示： E074 错误盖板
描述：盖子传感器出现故障。
故障排除指南： (1) 通过自诊断功能的 gTest/Sensor h 检查盖板传感器。• 确保盖板传感器组件的连接良好。• 主板：J155 • J156 → 传感器菜单 (2) 盖板传感器组件可能已损坏。• 更换盖板传感器组件。→ 更换盖子 R 传感器组件和盖子 L 传感器组件。(3) 主板总成可能有问题。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E075
显示： E075 错误头过电流
说明：由于打印头过载，在打印机运行过程中出现故障。
故障排除指南：(1) 确保磁头带电源线连接良好。• 重新连接以下连接器。• CR 板：J217 • J232 • 重置打印头错误→ 更换CR 板组件。→ 计数器初始化菜单 (2) 确保 CR 胶带电源线连接良好。• 重新连接以下连接器。• CR 板：J201 • J216 • 重置打印头错误 → 更换 CR 板组件 → 计数器初始化菜单 (3) 打印头可能已损坏。• 更换打印头组件 → 更换打印头组件和打印头胶带电源线。→ 计数器初始化菜单 (4) CR 板组件可能已损坏。• 更换 CR 板组件 • 重置磁头错误 → 更换 CR 板组件 → 计数器初始化菜单 (5) 主板组件可能有问题 • 更换主板组件 • 重置磁头错误 → 更换主板组件，HDD_Extension 板组件, HEAD_DRV 板总成和散热风扇总成。→ 计数器初始化菜单
代码： E076
显示： E076 Error PG CR origin
说明：无法检测到 HD_SLIDE 起始位置。
故障排除指南：(1) 通过自诊断功能的 gSensor/HD_SLID E h 检查 HD_SLIDE 传感器。确保 HD_SLIDE 传感器组件连接器的连接良好。. 主板：J127 → Sensor Menu (2) 确保 HD_SLIDE 传感器组件连接器的连接良好。. 更换 HD_SLIDE 传感器组件。→ 更换 SLIDE 电机总成、HD_SLIDE 传感器总成和滑动电机安装板。(3) SLIDE 电机组件可能已损坏。. 更换 SLIDE 电机组件。→ 更换 SLIDE 电机总成、HD_SLIDE 传感器总成和滑动电机安装板。(4) 主板总成可能有问题。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E077
显示： E077 错误头过热
描述：磁头驱动器出现故障。
故障排除指南： (1) HEAD_DRV 板组件可能有问题。• 更换HEDA_DRV 板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(2) 主板总成可能有问题 • 更换主板总成 → 更换主板总成、HDD_Extension 板总成、HEAD_DRV 板总成和冷却风扇总成。
代码： E078
显示： E078 错误头电缆
描述：打印头电缆或打印头热敏电阻出现故障。
故障排除指南：(1) 确保磁头带电源线连接良好。.重做以下连接器的连接。• CR 板：J217 • J232 → 更换CR 板组件 (2) 确保CR 胶带电源线的连接良好。.重做以下连接器的连接。• CR 板：J201- J216 → 更换 CR 板组件 (3) 打印头组件可能已损坏 • 更换打印头组件。→ 更换打印头组件和打印头胶带电源线。→ 计数器初始化菜单 (4) CR 板组件可能已损坏。• 更换CR 板组件。→ 更换 CR 板组件 (5) 主板组件可能有问题。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E079
显示： E079 错误杆过电流
说明：操作过程中杠杆马达出现过载。
故障排除指南： (1) 杠杆马达可能已损坏。• 更换杠杆马达。→ 更换杠杆电机组件和臂电机安装板。(2) 主板总成可能有问题。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E080
显示： E080 错误杆传感器
描述：杠杆传感器出现故障。
故障排除指南：(1) 通过 gCheck：自诊断功能的传感器 g 检查杠杆上/下传输光电传感器的操作。• 更换控制杆上的传输光电传感器。→ 更换透射光传感器。(2) 杠杆马达上的传输光电传感器是否安装牢固?• 如果透射光电传感器脱落，请牢固固定。→ 更换透射光传感器。(3) 杠杆马达处的传动光电传感器的传感元件是否被污染?• 使用棉签清洁传感器元件。→ 更换透射光传感器。(4) 杠杆马达上的传输光电传感器电缆是否安装牢固?• 将传输光电传感器电缆的电缆牢固地连接到主板组件连接器J123 和J124。→ 更换主板组件，HDD_Extension 板组件，HEAD_DRV 板组件和冷却风扇组件。(5) 主板总成可能有问题。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。→ 计数器初始化菜单。
代码： E081
显示： E081 错误帽传感器。
描述：盖子传感器出现故障。
故障排除指南：(1) 通过 gSensor：Head Lock h 的自诊断功能检查盖上的透射光电传感器的操作。• 更换盖上的透射光电传感器。→ 更换透射光传感器。(2) 盖子上的透射光传感器是否安装牢固?• 如果透射光电传感器脱落，请牢固固定。→ 更换透射光传感器。(3) 帽盖处的透射式光电传感器的传感元件是否被污染?• 使用棉签清洁传感器元件。→ 更换透射光传感器。(4) 杠杆马达上的传输光电传感器电缆是否安装牢固?• 将传输光电传感器电缆的电缆牢固地连接到主板组件连接器J123 和J124。→ 更换主板组件，HDD_Extension 板组件，HEAD_DRV 板组件和冷却风扇组件。(5) 确保维护用 SLIDE 电机组件的连接良好。• 更换维护U/D 的SLIDE 电机组件。→ 更换 SLIDE 电机组件(雨刮臂)。(6) 主板组件可能损坏。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： E082
显示： E082 雨刮器错误传感器
描述：雨刮器传感器出现故障。
故障排除指南：(1) 通过 gSensor：Head Lock h 自诊断功能检查盖帽(雨刮器)的上/下操作。• 更换雨刮器上的透射光电传感器。→ 更换透射光传感器。(2) 雨刮器上/下区域的透射光电传感器是否安装牢固?• 如果透射光电传感器脱落，请牢固固定。→ 更换透射光传感器。(3) 透射式光电传感器的传感元件是否被污染?• 使用棉签清洁传感器元件。→ 更换透射光传感器。(4) 传输光传感器电缆是否连接牢固?• 将传输光电传感器电缆的电缆牢固地连接到主板组件连接器J131。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) 确保 WIPER 滑块的 SLIDE 电机组件连接良好。• 更换雨刮器SLIDE 的SLIDE 电机组件。→ 更换 SLIDE 电机组件(雨刮臂)。(6) 主板组件可能损坏。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-1
显示： I 15-1 错误命令 [ ]
说明：在线帧错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-10
显示： I 15-10 错误命令 [ ]
说明：缓冲区溢出
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-2
显示： I 15-2 错误命令 [ ]
描述：溢出错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-3
显示： I 15-3 错误命令 [ ]
说明：在线奇偶校验错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-4
显示： I 15-4 错误命令 [ ]
说明：求和校验错误
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-5
显示： I 15-5 错误命令 [ ]
说明：电调参数
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-6
显示： I 15-6 错误命令 [ ]
说明：未定义的ESC
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-7
显示： I 15-7 错误命令 [ ]
说明：不正确的字母 ESC
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-8
显示： I 15-8 错误命令 [ ]
说明：数字字符 ESC
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： I15-9
显示： I 15-9 错误命令 [ ]
说明：参数错误ESC
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有缺陷?. 为应用程序尝试不同的驱动器。. 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： MH01
显示： MH01 错误指令 [ ]
说明：未定义的 ESC：分析了尚未在命令模式中定义的命令。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。• 为应用尝试不同的驱动器 • 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： MH02
显示： MH02 错误指令 [ ]
说明：参数错误：命令后面的参数个数不正确。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。• 为应用尝试不同的驱动器 • 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： MH03
显示： MH03 错误指令 [ ]
说明：数字错误：命令后面的参数数量不正确。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。• 为应用尝试不同的驱动器 • 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： MH04
显示： MH04 错误指令 [ ]
描述：未定义的字母集：不应该存在(确实存在)的字母集。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。• 为应用尝试不同的驱动器 • 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： MH05
显示： MH05 错误指令 [ ]
说明：缓冲区溢出：多边形缓冲区或可下载字符缓冲区溢出。
故障排除指南： (1) 检查打印数据中可能被判断为错误的内容。(2) 主板总成可能有问题。• 为应用尝试不同的驱动器 • 更换主板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n01
显示：开盖
说明：前盖打开。
故障排除指南： (1) 检查前盖打开和关闭时，盖R/L传感器组件是否正确打开和关闭。. 调整盖板传感器 R/L 组件的操作位置。→ 盖板传感器调整 (2) 确保盖板传感器组件的电缆连接牢固。. 将盖板传感器组件的电缆牢固地连接到主板组件上的连接器 J155 和 J156。. 将盖子 L 传感器牢固地连接到盖子 L 电缆。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。→ 盖板传感器调整 (3) 主板组件可能有问题。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n02
显示：设置纸张
说明：杠杆上升
故障排除指南：(1) 通过自诊断功能的 gTest:Sensor h 检查杠杆上/下传输光电传感器的操作。. 更换控制杆上的传输光电传感器。→ 更换透射光传感器。(2) 确保杠杆马达处的传输光电传感器已牢固安装。. 如果透射光电传感器脱落，请牢固固定。→ 更换透射光传感器。(3) 检查杠杆马达处的传动光电传感器的传感器元件是否被污染。. 使用棉签清洁传感器元件。→ 更换透射光传感器。(4) 确保杠杆马达上的传输光电传感器电缆已牢固安装。. 将传输光电传感器电缆牢固地连接到主板组件连接器 J123 和 J124。→ 更换主板组件，HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) 通过自诊断功能的 gTest:Sensor h 检查脚踏杆的操作。. 更换脚踏开关 → 请参阅用户指南 (6) 主板组件可能有问题。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n03
显示：纸端
说明：纸张未设置
故障排除指南：(1) 通过自诊断功能检查 gTest:Sensor h 的操作。. 如果设置纸张时显示 OFF，请更换 P_REAR 传感器组件。→ 更换 P_REAR_R 传感器组件和 P_REAR_L 传感器组件。(2) 确保纸张导板 R 下方的 P_REAR 传感器组件电缆连接牢固。. 将电缆牢固地连接到主板组件连接器 J128 和 J129。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) P_REAR 传感器组件可能已损坏。. 更换 P_REAR 传感器组件。→ 更换 P_REAR_R 传感器组件和 P_REAR_L 传感器组件。(4) 主板总成可能有问题。. 更换主板组件。→ 更换主板组件，HDD_Extension 板组件，
代码： n04
显示：未定义的纸张
说明：打印机无法检测到介质。
故障排除指南：(1) 通过自诊断功能的 gTest:Sensor h 检查 P_EDGE 传感器的运行情况。. 如果传感器对纸张的存在做出响应，请调整传感器音量。. 如果传感器没有响应纸张的存在，更换 P_EDGE 传感器组件 → 介质传感器灵敏度调整 → 更换 P_EDGE 传感器组件。(2) 确保光标处的 P_EDGE 传感器组件连接器连接牢固。. 将其牢固地连接到 CR 板组件连接器 J234。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(3) 确保导纸器 R 下方的 R_REAR 传感器组件电缆连接牢固。. 将电缆牢固地连接到主板组件连接器 J128 和 J129。→ 更换主板组件，HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 CR 胶带电源线是否歪斜插入。. 重做以下连接器的连接： 。CR板：J201。J216 。主板：J137。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、导管器、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。HEAD_DRV 板组件和冷却风扇组件。(4) 检查 CR 胶带电源线是否歪斜插入。. 重做以下连接器的连接： 。CR板：J201。J216 。主板：J137。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、导管器、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。HEAD_DRV 板组件和冷却风扇组件。(4) 检查 CR 胶带电源线是否歪斜插入。. 重做以下连接器的连接： 。CR板：J201。J216 。主板：J137。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、导管器、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 CR 胶带电源线是否歪斜插入。. 重做以下连接器的连接： 。CR板：J201。J216 。主板：J137。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、导管器、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(4) 检查 CR 胶带电源线是否歪斜插入。. 重做以下连接器的连接： 。CR板：J201。J216 。主板：J137。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、管导、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、管导、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。J152 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(5) CR 胶带电源线可能损坏。. 更换 CR 胶带电源线。→ 更换钢托、管导、CR 胶带电源线和墨管。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(6) CR 板组件可能已损坏。. 更换 CR 板组件。→ 更换 CR 板组件。(7) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n05
显示：纸张倾斜
说明：纸张进纸歪斜。
故障排除指南： (1) 重置纸张并检查该情况是否再次出现。• 如果这是由不正确的纸张设置引起的，请说明正确的纸张设置步骤。
代码： n06
显示：剪纸错误
描述：即使进行了切割操作，纸张也没有完全切割和去除。
故障排除指南：(1) 检查切刀槽是否有积纸灰尘和打滑。. 沿凹槽方向清除堆积的纸屑。→ 请参阅用户 fs 指南。(2) 刀帽是否安装牢固?. 安全地重置刀帽 → 请参阅用户 fs 指南。(3) 检查切刀fs的上下滑动操作。. 如果它没有上升：转到步骤(4)。如果上升 : 转到步骤 (5) (4) 检查在没有安装刀具弹簧的情况下安装刀具时刀具是否在自重下落到底端。.如果它掉落：刀具弹簧可能有问题。参照展开图更换刀具弹簧。. 如果它没有掉落：裁纸器可能有问题。更换裁纸器。如果更换后切刀不掉落，请更换切刀架。→ 更换刀架、刀簧、刀帽、螺线管组件和螺线管弹簧。(5) 通过自诊断功能的 gLife/Cutter h 检查电磁阀的上下动作。a) 电磁铁上下移动：检查刀具相对于刀槽的下降位置。b) 它不会上下移动。OK : 刀具已达到使用寿命或已损坏。更换裁纸器。NG : 调整刀架的位置。. 连接器可能接触不良。检查以下连接器的连接： CR 板：J235 CR 板：J201。J216主板：J137。J152 → 请参阅用户 fs 指南 → 切刀调整 → 更换 CR 板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。(6) CR线开路、电磁铁组件故障、板子组件故障等，可能是原因。.更换 CR 胶带电源线。. 更换电磁阀组件。更换 CR 板组件。更换主板组件。→ 更换钢托、管导、CR 胶带电源线和墨管。→ 更换刀架、刀弹簧、刀帽、电磁阀组件和电磁阀弹簧 → 更换 CR 板组件 → 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n07
显示：卷尾
说明：在使用卷纸过程中检测到卷纸末端时显示。当控制杆设置到向上位置时，它被释放。
故障排除指南： (1) 检查电源关闭后重新打开后是否仍然显示该消息。如果显示消息：转到步骤 (2) (2) 检查 P_REAR 传感器组件的接触情况。.重做主板总成连接器J128和J129的连接。如果纸张未初始化，传感器可能会损坏。. 更换 P_REAR 传感器组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。→ 更换 P_REAR_R 传感器组件和 P_REAR_L 传感器组件。(3) 主板可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n08
显示： [ ] 即将结束
说明：墨水剩余量低。仍然可以打印。
故障排除指南： (1) 通过 gTest：自诊断功能的 Sensor h 检查墨水用完。. 操作墨水传感器组件用尽检测元件上的控制杆，检查墨水用尽指示是否发生变化。(此时，检测墨盒是否存在的传感器设置为是。)如果没有响应，请更换墨水传感器组件。→ 传感器菜单 → 更换 I/H(墨水架)组件 (2) 检查墨水传感器连接器的接触情况。. 重做以下连接器的连接。. 接线板：J401。J418。主板：J133。J134 → 更换接线板组件。
代码： n09
显示： [ ] 墨尽
描述：没有更多的墨水了。正在进行的打印会立即中断。
故障排除指南： (1) 通过 gTest：自诊断功能的 Sensor h 检查墨水用完。. 操作墨水传感器组件用尽检测元件上的控制杆，检查墨水用尽指示是否发生变化。(此时，检测墨盒是否存在的传感器设置为是。)如果没有响应，请更换墨水传感器组件。→ 传感器菜单 → 更换 I/H(墨水架)组件 (2) 检查墨水传感器连接器的接触情况。. 重做以下连接器的连接。. 接线板：J401。J418。主板：J133。J134 → 更换接线板组件。
代码： n10
显示：非原装墨水
描述：
故障排除指南： (1) 通过 gTest：自诊断功能的 Sensor h 检查墨水用完 ID。(这仅限于设置智能芯片时。)。如果安装的墨盒类型与显示的类型不匹配，则墨水 ID 传感器可能已损坏。→ 传感器菜单 (2) 检查墨水 ID 传感器连接器的接触情况。. 重做以下连接器的连接： 。接线板：J401。J418。主板：J133。J134 → 更换接线板组件。(3) 主板可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n11
显示：警告废墨槽
说明：废液箱很快就会满了。
故障排除指南： (1) 检查电源关闭后重新打开后是否仍然显示该消息。• 显示信息时：转至步骤(2) (2) 墨水盒内的废墨量达到指定水平。• 处理废墨瓶中的废墨。(3) 如果在废墨处理和废墨历史初始化时初始化确实生效，可能是主板损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n12
显示：警告废墨槽
说明：即将达到墨管的使用寿命。
故障排除指南： (1) 检查电源关闭后重新打开后是否仍然显示该消息。. 显示信息时：转至步骤 (2) – (2) 墨管的使用次数达到最大允许次数。. 更换墨水管。. 初始化 CR 电机历史。→ 更换钢托、管导、CR 胶带电源线和墨管。(3) 如果在更换墨管后初始化CR电机历史时初始化生效，可能是主板损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n13
显示：(警示头寿命)
说明：即将达到打印头使用寿命。
故障排除指南： (1) 检查电源关闭后重新打开后是否仍然显示该消息。. 显示信息时：请参阅步骤 (2) (2) 打印头的使用次数达到最大允许次数。. 更换打印头组件。. 初始化主机。→ 更换打印头组件和打印头胶带电源线。→ 计数器初始化菜单。(3) 如果在主机初始化时初始化不生效，可能是主板组件损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件
代码： n14
显示：硬盘状态连接错误
描述：硬盘连接有问题。
故障排除指南： (1) 检查连接器的连接。• 重新连接以下连接器。• 主板：J102 • 电源板(小)组件：CN51 – CN52 (2) HDD_MOTHER 板组件可能已损坏。• 更换墨水管。• 初始化CR 电机历史。(2) HDD_MOTHER 板组件可能已损坏。• 更换墨水管。• 初始化CR 电机历史。(3) 硬盘可能损坏。• 更换硬盘。(4) 主板组件可能损坏。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。→ 更换电源板组件。
代码： n15
显示：网络初始化错误
说明：网卡有问题。
故障排除指南： (1) PCI_LINUX 板卡组件可能损坏。• 更换PCI_LINUX 板组件。(2) 主板组件可能损坏。• 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。
代码： n16
显示：废墨仓 sts。不
说明：废液箱未安装。
故障排除指南：(1) 检查废液瓶是否已安装。• 正确安装废液瓶。2) 通过自诊断功能的“Sensor/Waste Bin”检查垃圾箱传感器组件的运行情况。• 更换废物箱传感器组件。(3) 检查连接器的连接。.检查垃圾箱传感器连接器是否连接到后侧盖R。重做以下连接器的连接。. 主板：J120 → 更换主板总成、HDD_Extension 板总成、HEAD_DRV 板总成和冷却风扇总成。(4) 主板组件可能损坏。. 更换主板组件。→ 更换主板组件、HDD_Extension 板组件、HEAD_DRV 板组件和冷却风扇组件。注意 : 错误显示中括号 [ ] 中的数字表示墨盒编号。
代码： n17
显示：交流电不存在
描述：交流连接器。
故障排除指南：检查交流连接器
代码： n18
显示：错误传感器 A
描述：传感器 A
故障排除指南：检查传感器是否连接正确。
代码： n19
显示：错误传感器 A
描述：传感器 A
故障排除指南：检查传感器是否连接正确。
代码： n20
显示：连接错误。左A
描述：传感器 A
故障排除指南：检查左侧传感器是否连接正确。
代码： n21
显示：连接错误。右A
描述：传感器 A
故障排除指南：检查正确的传感器是否连接正确。
代码： n22
显示：误差传感器 D1
描述：传感器 D1
故障排除指南：检查传感器是否连接正确。
代码： n23
显示：错误传感器 D1
描述：传感器 D1
故障排除指南：检查传感器是否连接正确。
代码： n24
显示：连接错误。左 D1
描述：传感器 D1
故障排除指南：检查左侧传感器是否连接正确。
代码： n25
显示：连接错误。右 D1
描述：传感器 D1
故障排除指南：检查正确的传感器是否连接正确。
代码： n26
显示：误差传感器 D2
描述：传感器 D2
故障排除指南：检查传感器是否连接正确。
代码： n27
显示：错误传感器 D2
描述：传感器 D2
故障排除指南：检查传感器是否连接正确。
代码： n28
显示：连接错误。左 D2
描述：传感器 D2
故障排除指南：检查左侧传感器是否连接正确。
代码： n29
显示：连接错误。右 D2
描述：传感器 D2
故障排除指南：检查正确的传感器是否连接正确。
代码： n30
显示：无法达到温度
描述：加热条
故障排除指南： 10 分钟后，未达到温度。检查加热条。
代码： n31
显示：错误：温度 > 85°C!
描述：加热条
故障排除指南：温度高于极限。检查加热条。
代码： n32
显示：连接错误。一种
描述：后加热器 (A)
故障排除指南：检查后加热器的连接器。
代码： n33
显示：连接错误。D1
描述：烘干机(D1)
故障排除指南：检查前加热器 (D1) 的连接器。
代码： n34
显示：连接错误。D2
描述：烘干机(D2)
故障排除指南：检查前加热器 (D2) 的连接器。
代码： n35
显示：错误传感器 B1
描述：固定器(B1)
故障排除指南：检查定影器 1 (B1) 的传感器。
代码： n36
显示：错误传感器 C
描述：后固定器(C)
故障排除指南：检查定影器 (C) 的传感器。
代码： n37
显示：连接错误。B1
描述：固定器(B1)
故障排除指南：检查定影器 1 (B1) 的连接器。
代码： n38
显示：连接错误。C
描述：后固定器(C)
故障排除指南：检查接杆固定器 (c) 的连接器。
代码： n39
显示：错误传感器 B2
描述：固定器(B2)
故障排除指南：检查定影器 2 (B2) 的传感器
代码： n40
显示：连接错误。B2
描述：固定器(B2)
故障排除指南：检查定影器 2 (B2) 的连接器。
代码： n41
显示：错误 D 组
描述：加热器 D
故障排除指南： D 型加热器的传感器之间的温差高于 15°C。
代码： n42
显示：错误 A 组
描述：加热器A
故障排除指南： A 加热器的传感器之间的温差高于 15°C。
代码： n43
显示：错误B组
描述：加热器B
故障排除指南： B 加热器的传感器之间的温差高于 15°C。
