发光字电源接线图解

2022-04-09 广告标识 加入收藏

  今天来给大家说说发光字电源的接线方法,以图文解说的方式一步一步教大家学会接电。

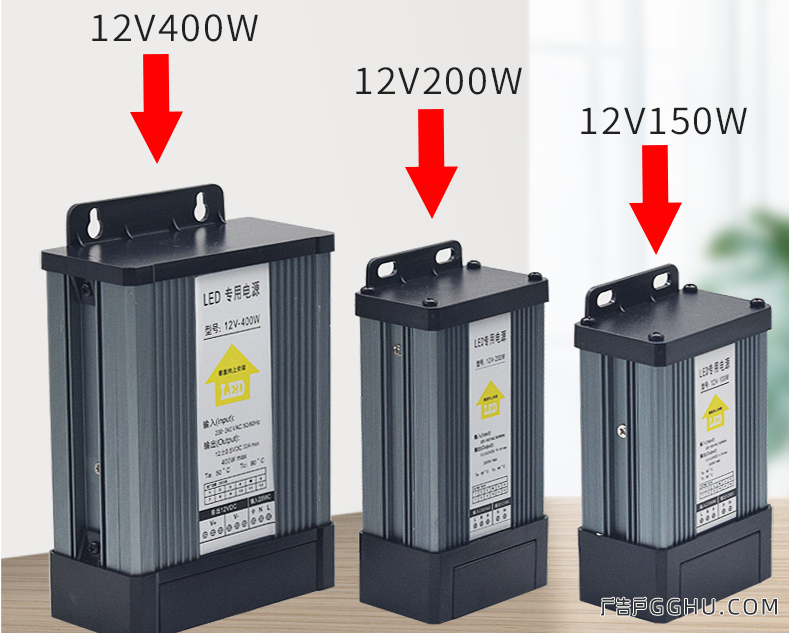

发光字电源接线图解

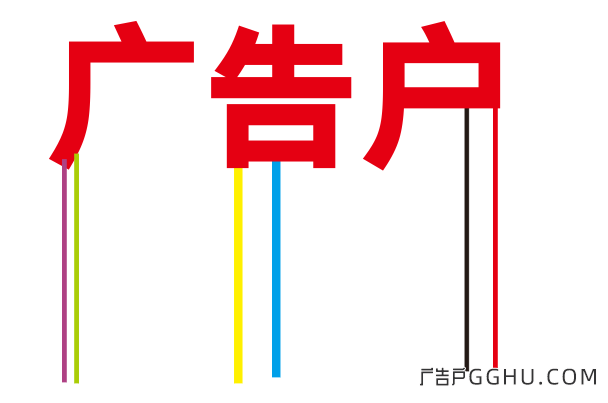

  首先,在安装发光字的时候,就需要先将发光字引出延长线,不然发光字线太短,等你装到门头上线不够就麻烦了。所以在接发光字之前,要将发光字后面的线加长。就比如说一个发光字的线有30cm,那么就加到50cm或者更长距离,但是也得注意线的最佳长度,超过这个长度,那么就会导致发光字无法达到最好的发光效果。

发光字安装图解

  通过实验线最佳长度:

  1.5平方线铜线12A/12V最长2米;

  2.5平方线铜线12A/12V最长5米;

  4平方线铜线12A/12V最长15米。

  不宜超过标准会损耗严重,灯光暗淡。

发光字电源接线图解

  线加长以后,先测试一下正负极是否正确,一般厂家都会告诉你正负极颜色,但有的厂家业务员不熟悉就不一定知道,就算告诉了你最好也还是自己测试一下。测试方法就是将发光字的线分别接到V+V-上,LN接到插头上插到220v家用电。发光字接好以后如果不亮,那么就调换一下线,发光字的v+v-可以调换,不会损坏发光字,最多就是接错了不会亮,只要别把发光字接到220v电源就没问题。

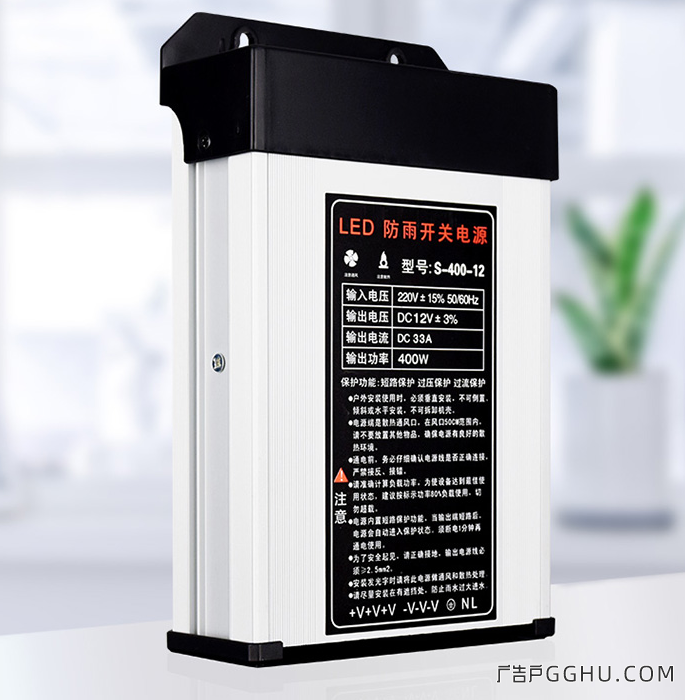

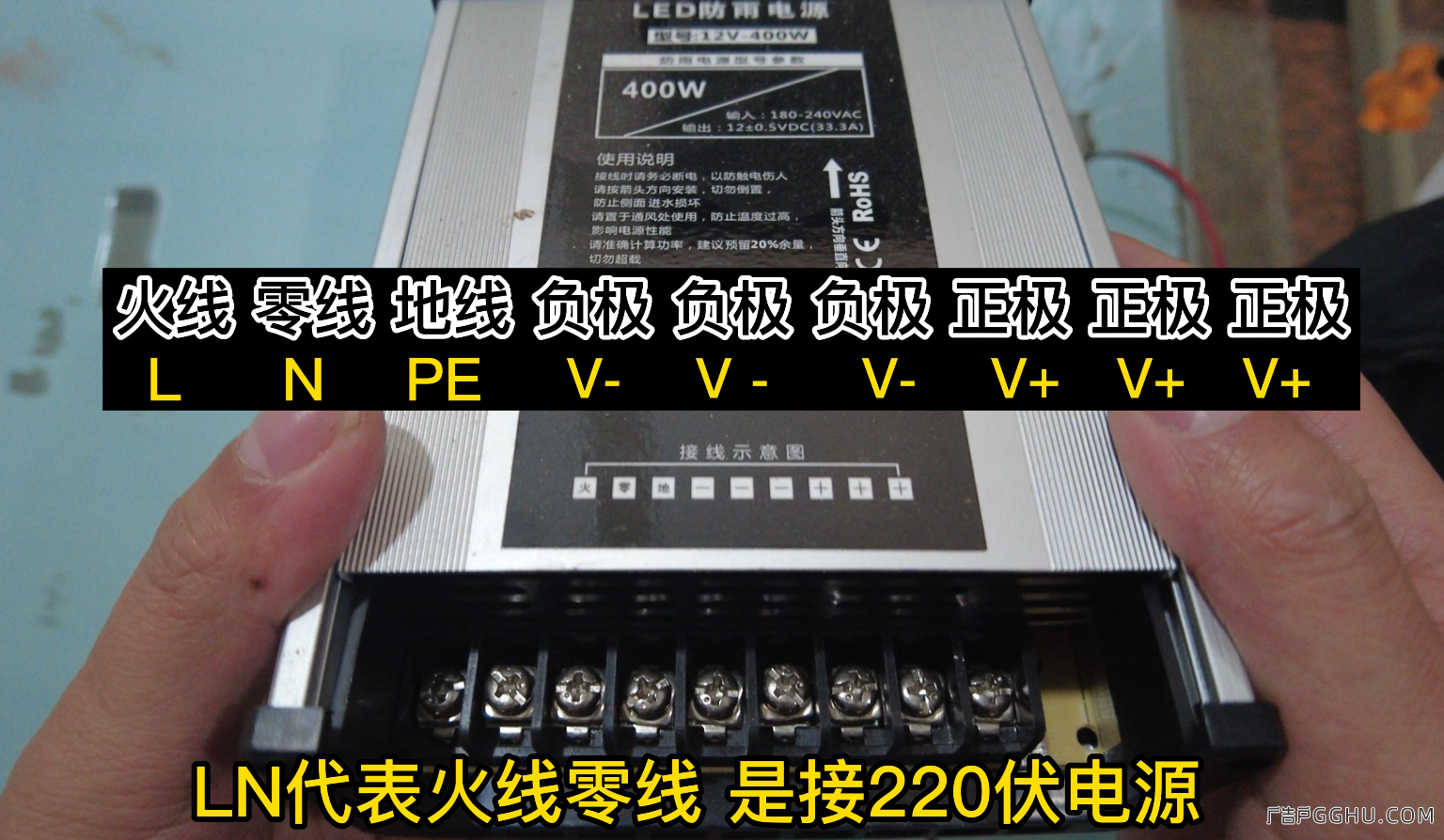

发光字电源符号含义示意图

  现在线也加长了,正负极也知道了,那么就直接上墙开始接线:

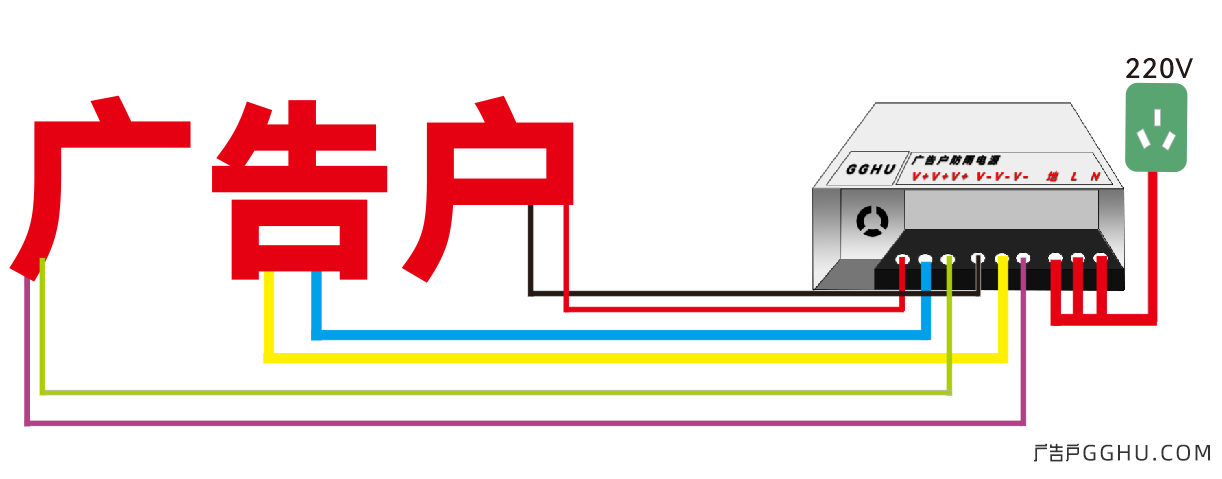

  1. 假设一个发光字有红色和黑色两根线,并且红色是正极,黑色负极,那么我们先将发光字的红线接到电源最左边的一个V+,黑色线接到最左边一个V-,如果是多个发光字共用一个电源,就比如有六个发光字用一个电源,那么我们先两两并联,就变成三组并联好的发光字,并联就是红线接红线,黑线接黑线。并联好后再分别接到三个V+V-接口上边,要注意v+对应的v-,也就是最左边的v+对应的是最左边的v-,最中间的v+对应的是最中间的v-,最右边的v+对应的是最右边的v-。

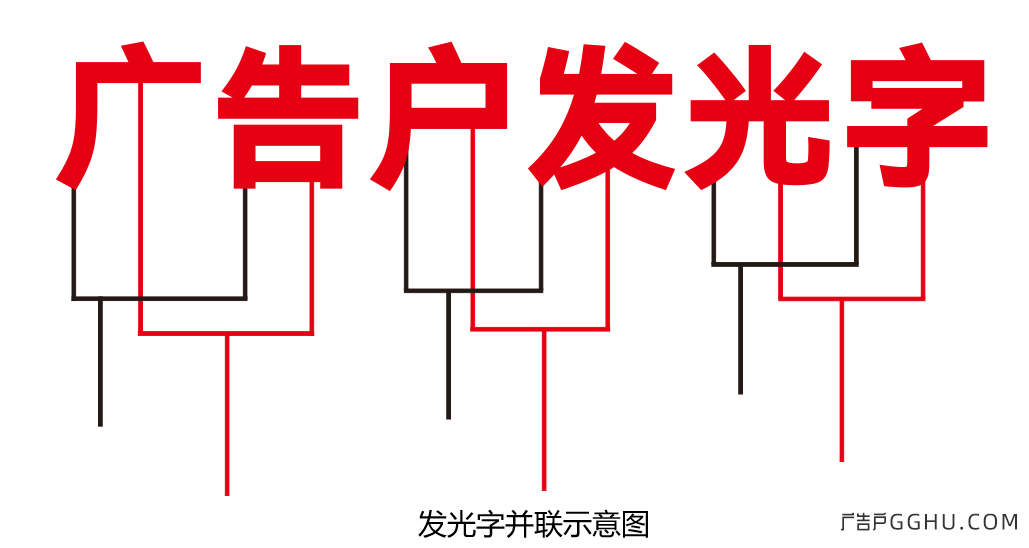

    发光字并联示意图

  2. 就这样依次接好以后,就开始接LN,L是火线,N是零线,如果不接控制器,那么就直接接插头,插头就不分正负极了,直接用两根线分别接到ln和插头上即可。
