发光字电源并联怎么接线?
发光字安装方法很简单，今天来给大家说说发光字电源并联的接线方法。
首先，接发光字之前，一定要清楚地知道发光字功率，一般正规的厂家都会按照功率来搭配电源。
就比如现在有六个发光字，但是厂家只配一个电源，但是发光字有六个，线有十二条，而电源只有三组v+v-，这时候就得并联。

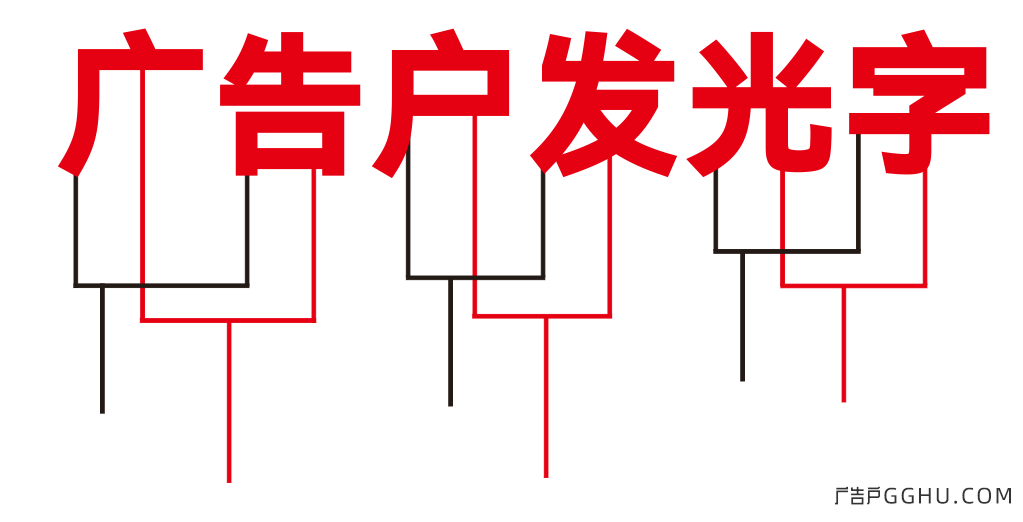

并联是怎么接呢?首先把字分成三组，广告两个字一组，户和发一组，然后光字和字这个字一组。这样分好以后，分别将三组发光字的红线和红线接在一起，黑线和黑线接到一起，也就是正极接正极，负极接负极，这就是并联线路，学过物理的人应该都知道。如果对物理知识不太了解的话，那就简单来说就是相同颜色的线接一起就行了。

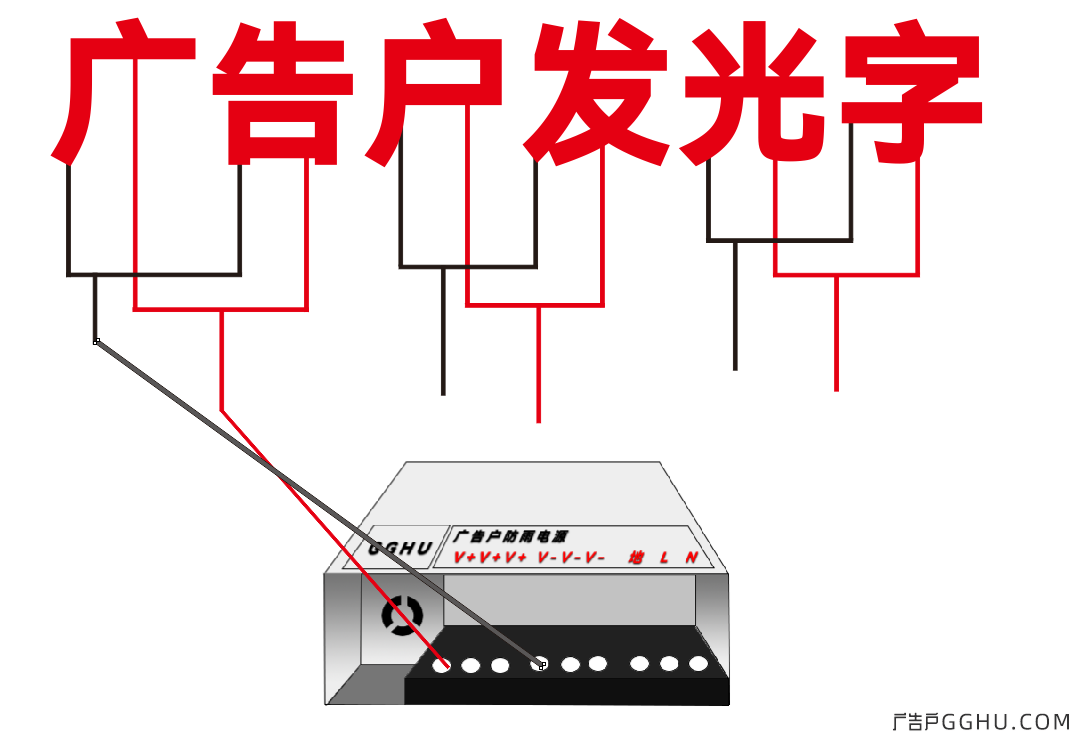

如上图所示，相同颜色的线接好以后，再接出一根主线，每两个字四根导线就能接出两个主线，这样三组发光字就能接出六根主线，这六根主线就是接到发光字电源对应的v+v-上。

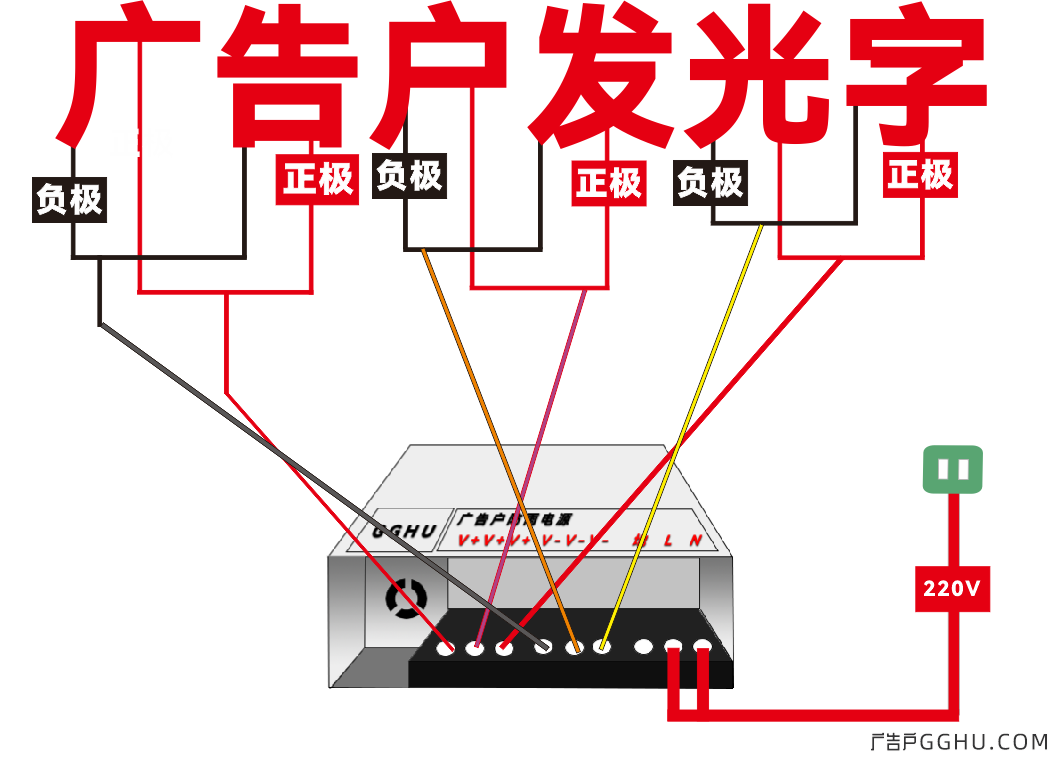

再详细一点说，就是广告两个字拉出来的红线主线，接到最左边的v+接口上，然后拉出来的黑线主线就接到最左边的v-上面。以此类推，剩下的户发二字和光字分别接中间和右边的v+v-。
每个厂家使用的电线颜色不一样，这里就不再赘述，你可以咨询厂家哪根正极哪根负极，也可以自己接电测试，接一个v+v-，然后ln接个插头，插上电以后如果不亮，那么发光字的导线的v+v-调换一下就可以了，这样就能测试出发光字电线的正负极。v+是正极，v-是负极，LN是接插头然后插220v家用电的。
以上就是发光字并联接电教程，并联一般都是出现在多个小字，小字功率小，所以变压器可以带很多小字。如果是大型字，那么一般都是一个笔画或几个笔画就得用一个电源。
